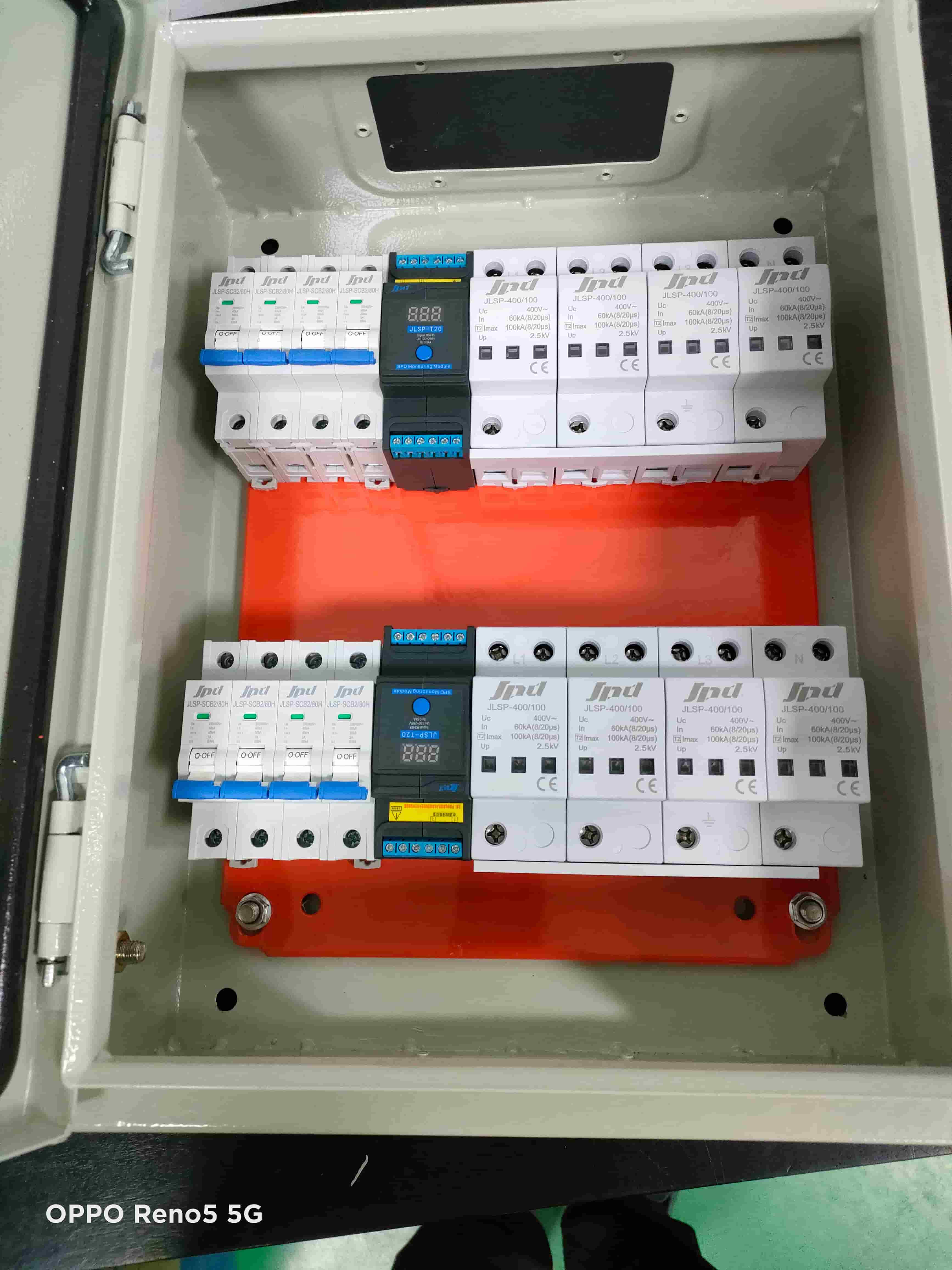

Olmadan yıldırım dalgası Gerilim, yani normal güç frekanslı gerilim altında, MOV (metal oksit varistör) ve GDT'nin (seramik gaz deşarj tüpü) gerilim dağılımı esas olarak elektriksel karakteristiklerinden etkilenir.

1. GDT (Seramik Gaz Deşarj Tüpü):

GDT normal çalışma koşulları altında son derece yüksek paralel empedansa (yaklaşık 1TΩ) ve son derece küçük paralel kapasitansa (1pF'nin altında) sahiptir.

GDT'ye uygulanan voltaj, gaz iyonizasyon voltajından (yani "kızdırma" voltajından) düşük olduğunda, GDT'nin kaçak akımı çok küçüktür (tipik olarak 1pA'den az) ve paralel kapasitans neredeyse hiç değişmez.

Geçici aşırı gerilim olmadığında GDT neredeyse iletken değildir, her iki uçtaki gerilim sistemin güç frekansı gerilimine yakındır.

2. MOV(Metal oksit varistör):

Normal çalışma koşullarında MOV küçük bir kaçak akıma (10mA) ve büyük bir paralel kapasitansa (yaklaşık 45pF) sahiptir.

Gerilim, MOV'un eşik geriliminden düşük olduğunda kaçak akımı küçük olur, ancak gerilim arttıkça kaçak akım da artar.

Geçici aşırı gerilim olmadığında, GDT'nin yüksek empedans özelliği nedeniyle MOV üzerindeki gerilim çok düşük ve neredeyse iletken olmayacak, bu da MOV'un performans düşüşünü etkili bir şekilde hafifletecektir.

3. Seri uygulama:

GDT ve MOV seri olarak kullanıldığında, geçici aşırı gerilim olmadığında GDT bir anahtar görevi görerek MOV'u sistemden izole eder ve MOV'un neredeyse hiç kaçak akımı olmamasını sağlar.

Bu şekilde sistemin güç frekansı gerilimi ağırlıklı olarak GDT üzerine düşerken, MOV üzerindeki gerilim oldukça düşük, neredeyse 0V'a yakın olur.

Bu bağlantı yöntemi, geçici aşırı gerilim olmadığında MOV'un kaçak akım nedeniyle eskimesini etkili bir şekilde önleyebilir ve hizmet ömrünü uzatabilir.

Özetle , normal güç frekans voltajı altında, seri bağlı GDT ve MOV'da, voltaj esas olarak GDT üzerinde dağıtılırken, MOV boyunca voltaj çok düşüktür ve neredeyse göz ardı edilebilir. Bu yapılandırma, MOV'u etkili bir şekilde koruyabilir, hizmet ömrünü uzatabilir ve tüm koruma devresinin güvenilirliğini ve pratikliğini iyileştirebilir.
