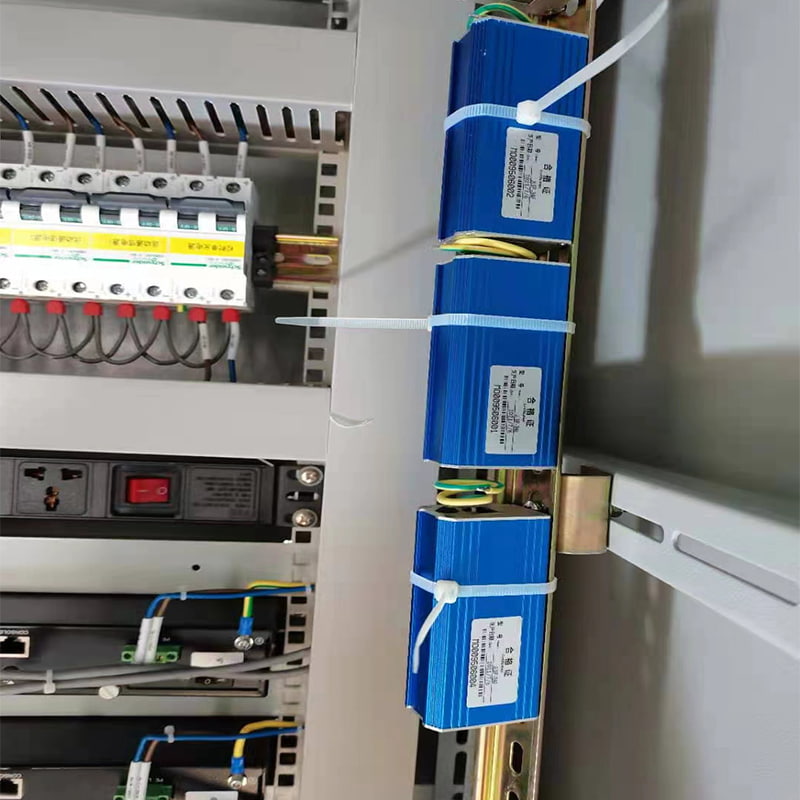

Seri bağlantı

Bu mod, bağlantıyı kurar. SPD Sinyal iletim kanalıyla doğrudan seri halde bağlanarak, ani akım ve sinyal akışının aynı yolu paylaşmasını sağlar. Temel değeri, yüksek hızlı sinyallerin bütünlüğünü güvence altına almasında yatmaktadır:

Uygulanabilir senaryolar Gigabit Ethernet (≥1 Gbps), USB 3.0+, HDMI 2.0, 3G-SDI video ve radyo frekansı (RF) gibi yüksek bant genişliğine sahip sistemler. Bu senaryolar, empedans eşleştirme doğruluğu (±10Ω) ve ekleme kaybı kontrolü (<0,5 dB) gerektirir. Ultra düşük parazitik kapasitansları (≤1 pF) ile seri SPD'ler, sinyal kenarı bozulmasını önler ve göz diyagramı uyumluluğunu korur.

Anahtar teknolojiler Arıza durumunda bile çalışmaya devam eden (dahili sigorta mekanizmalı) bir tasarım gereklidir ve topraklama yolu IEC 61643-21'in düşük endüktans özelliklerini karşılamalıdır (topraklama kablosu uzunluğu <0,5 m, endüktans <100 nH). Uzun mesafeli iletimde, seri topoloji, hat endüktansından kaynaklanan artık gerilim salınımlarını bastırarak, endüstriyel otomasyon omurga ağları ve baz istasyonu besleyicileri gibi hassas senaryolar için uygun hale getirir.

Paralel bağlantı yöntemi

Bu modda aşırı gerilim koruma cihazı (SPD), sinyal hattı ile topraklama hattı arasına paralel olarak bağlanır ve normal sinyal koruyucu devreyi atlar. Avantajları arasında orta ve düşük hızlı sistemlere uyarlanabilirliği ve basitleştirilmiş mühendislik modifikasyonu yer alır:

Uygulanabilir senaryolar RS-485/422 (≤10Mbps), CAN veri yolu, 4-20mA sensörler, analog ses ve POTS telefon hatları. Bu sistemler yüksek kapasitif yükleri (tipik olarak 50-100pF) tolere edebilir ve hatları ayırmadan paralel olarak kurulabilir. Yangın alarmları ve bina otomasyon sistemleri gibi mevcut sistemlerde yıldırım koruma yükseltmeleri için uygundurlar.

Anahtar teknolojiler Performans, topraklama kalitesine büyük ölçüde bağlıdır; topraklama empedansı ≤0,1Ω olmalı ve deşarj yolu endüktansı <1μH (tel çapı ≥6mm²) olmalıdır. Korunan ekipmanın dayanım voltajının %80'inden daha düşük bir artık voltaj sağlamak için düşük kenetleme voltajlı bir TVS diyot (örneğin, ±5V@3A) kullanılmalıdır.
