Sahada kullanılan cihazın patlamaya dayanıklı sınıfı Ex db IIC T6Gb olabilir mi? SPD Exd IIC T4 Gb'nin yerine ne geçmeli?

Sonuç: Ex db IIC T6 Gb derecelendirmesi, Exd IIC T4 Gb gereksinimlerini tamamen karşılamakta ve aşmaktadır ve güvenle yedek olarak kullanılabilir. Bu sonuç, patlamaya dayanıklı ekipman seçiminde "daha yüksek derecelendirmeler daha düşük derecelendirmelerle uyumludur" temel ilkesine dayanmaktadır ve ayrıntılı analiz aşağıdaki gibidir:

Patlamaya dayanıklı "db" ve "d" tipleri: En son zorunlu Çin ulusal standartları GB/T 3836.1-2021 ve GB/T 3836.2-2021'e göre, işaretlemedeki "db", "yüksek koruma seviyesine" sahip "alev geçirmez muhafaza koruması"nı temsil eder. Eski standarttaki "Exd" ile temsil edilen "patlamaya dayanıklı" gereksinimlerini tamamen karşılar ve koruma seviyesi açısından daha da katıdır. Bu nedenle, "db" bir yükseltmedir ve "d"yi kapsar.

Ekipman koruma seviyesi "Gb": Bu, ekipmanın 1. ve 2. bölgelerdeki patlayıcı gaz ortamları için uygun olduğunu gösterir.

Gaz grubu "IIC": Bu, ekipmanın IIC sınıfı patlayıcı gazların (hidrojen ve asetilen gibi) iç patlamalarına hasar görmeden dayanabileceğini ve iç alevlerin dış ortama yayılmasını önleyebileceğini gösterir. Gaz gruplarının kapsama ilişkisi IIC > IIB > IIA şeklindedir; yani IIC sınıfı ekipmanlar IIB ve IIA ortamlarında güvenle kullanılabilir.

"T6" ve "T4" sıcaklık sınıfları: Sıcaklık sınıfları (T-Kodu), ekipmanın dış yüzeyinin normal çalışma veya onaylanmış arıza koşullarında ulaşabileceği maksimum sıcaklığı belirtir. Bu sıcaklık, kurulum ortamındaki yanıcı gazların minimum tutuşma sıcaklığından daha düşük olmalıdır.

T4 grubu, maksimum 135°C yüzey sıcaklığına izin verir.

T6 grubu, daha katı bir gereksinim olan maksimum 85℃ yüzey sıcaklığına izin verir.

Ekipman seçimi yapılırken, çevredeki gazın tutuşma sıcaklık sınıfından daha yüksek olmayan (yani T değeri daha büyük olmayan) bir sıcaklık sınıfına sahip bir cihaz seçmek çok önemlidir. Daha düşük yüzey sıcaklık limiti (85℃ < 135℃) ile T6 ekipmanı, T4, T5 veya T6 gerektiren tüm yerler için uygundur ve daha büyük bir güvenlik marjı sağlar. Bu nedenle, T6, T4'ün gereksinimlerini karşılayabilir.

Özetle, patlamaya dayanıklı tip ve ekipman koruma seviyesinden gaz grubu ve sıcaklık sınıfına kadar Ex db IIC T6 Gb, teknik olarak Exd IIC T4 Gb'ye eşdeğer veya ondan üstündür ve bu nedenle onun yerine kullanılabilir.

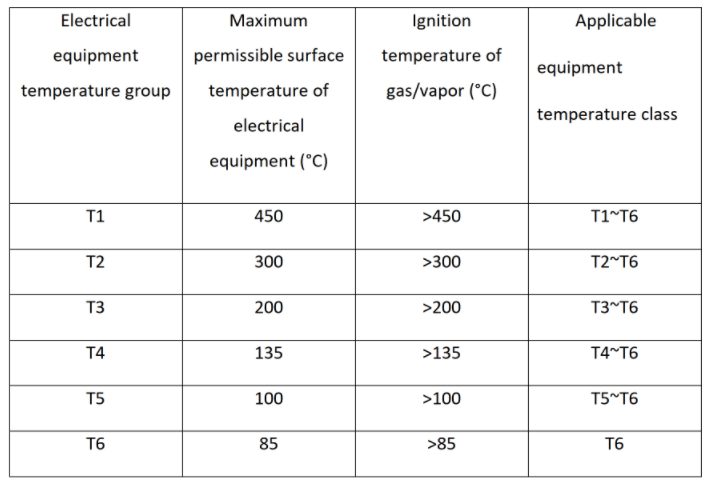

T1, T2, T3, T4, T5 ve T6 grupları için detaylı sıcaklık parametre gereksinimleri aşağıdaki gibidir:
