Dünya ağı izleme güç, demir yolu, iletişim, petrokimya ve diğer tesislerin topraklama sistemleri için kapsamlı bir algılama teknolojisidir. Temel parametreler arasında topraklama direnci (R), iletkenlik (temas direnci) ve toprak direnci (ρ) bulunur. Topraklama sistemi, metal iletkenler aracılığıyla toprakla düşük empedanslı bir yol oluşturur ve yıldırım düşmesi ve kısa devre gibi senaryolarda ekipman hasarını veya elektrik çarpmasını önlemek için arıza akımını boşaltır. Temel teknoloji şu şekildedir:

Çok parametreli kuplaj modellemesi : Topraklama şebekesi tek bir iletken değil, dikey topraklama elektrotları ve yatay iletkenlerden oluşan karmaşık bir ağdır. Akım dağılımını ve potansiyel gradyanını analiz etmek için sonlu elemanlar yöntemi (FEM) veya sınır elemanlar yöntemi (BEM) aracılığıyla üç boyutlu bir elektromanyetik alan modeli oluşturmak gerekir.

Dinamik performans değerlendirmesi : Topraklama direnci, toprak nemi, sıcaklık ve korozyondan önemli ölçüde etkilenir. Örneğin, kurak mevsimde toprak direnci, yağmurlu mevsimdekinden 5 kat daha fazla artabilir ve bu da topraklama performansının bozulmasına neden olur. Bu nedenle, topraklama direncinin standardı karşıladığından emin olmak için periyodik veya gerçek zamanlı izleme gereklidir (örneğin DL/T 475-2017, bir trafo merkezinin topraklama direncinin ≤0,5Ω olduğunu şart koşar).

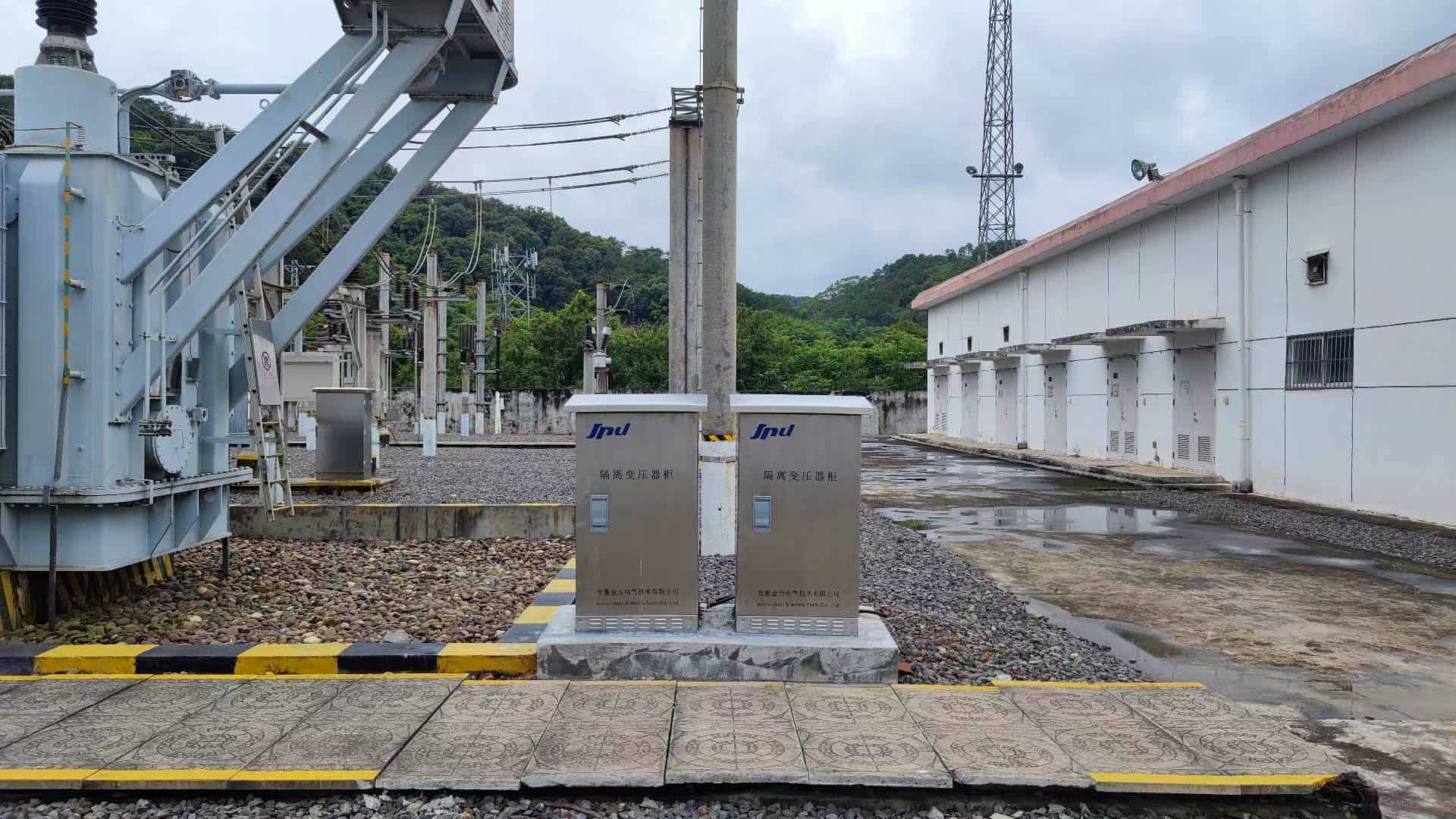

Projenin önemi : 2020 yılında, bir kıyı trafo merkezinde topraklama şebekesinin korozyonu nedeniyle yıldırım düşmesi sırasında anormal bir potansiyel artışı meydana geldi ve bu da ana trafonun yanmasına neden oldu. Çevrimiçi izleme sistemi aracılığıyla yerel direnç anormalliklerinin (>2Ω) önceden tespit edilmesiyle, bu tür kayıplar önlenebilir ve doğrudan ekonomik faydalar 10 milyon RMB'yi aşabilir.
